طریقه نصب استابلایزر خانگی- آموزش قدم به قدم
طریقه نصب استابلایزر خانگی؛ آموزش نصب استابلایزر تک فاز
نصب استابلایزر خانگی فقط به وصل کردن چند سیم به دستگاه محدود نمیشود. انتخاب محل مناسب، بررسی ظرفیت دستگاه، تشخیص صحیح فاز و نول، اتصال ارت، انتخاب کابل و رعایت تجهیزات حفاظتی، همگی در عملکرد صحیح و ایمنی استابلایزر نقش دارند.
اگر قصد دارید برای کل خانه از استابلایزر تک فاز استفاده کنید، دستگاه معمولاً در مسیر برق ورودی واحد و قبل از توزیع برق بین مدارهای ساختمان قرار میگیرد. در این حالت، برق ورودی ابتدا وارد استابلایزر میشود، ولتاژ آن اصلاح میشود و سپس برق تثبیتشده به تابلو برق و مدارهای مصرفکننده میرسد.
در این مطلب، نحوه نصب استابلایزر خانگی، محل مناسب نصب، اتصال ورودی و خروجی، اهمیت ارت و کابلکشی، انتخاب ظرفیت و اشتباهات رایج هنگام نصب را بررسی میکنیم.
استابلایزر خانگی چگونه نصب میشود؟
در صورتی که استابلایزر برای کل واحد مسکونی استفاده شود، دستگاه معمولاً بین برق ورودی و تابلو برق ساختمان قرار میگیرد.
مسیر کلی برق به این شکل است:
شبکه برق → کنتور → تجهیزات حفاظتی → ورودی استابلایزر → خروجی استابلایزر → تابلو برق → لوازم برقی
البته این ترتیب میتواند بر اساس مدل استابلایزر، ساختار تابلو برق و دستورالعمل سازنده متفاوت باشد. بنابراین اتصال سیمها نباید فقط بر اساس ظاهر ترمینالها انجام شود و نقشه سیمکشی همان مدل باید ملاک نصب قرار بگیرد.
در استابلایزرهای تکفاز معمولاً ترمینالهای ورودی و خروجی برای فاز و نول وجود دارد و در مدلهایی که اتصال ارت دارند، ترمینال مربوط به ارت نیز مشخص شده است.
قبل از نصب استابلایزر خانگی چه مواردی را بررسی کنیم؟
قبل از نصب، چند موضوع باید مشخص شود؛ زیرا انتخاب اشتباه دستگاه میتواند باعث شود استابلایزر نتواند بار موردنظر را بهدرستی پوشش دهد.
۱. برق ساختمان تکفاز است یا سهفاز؟
اگر استابلایزر شما تکفاز است، باید در مدار تکفاز مورد استفاده قرار بگیرد.
در خانههای معمولی، برق مصرفی واحد اغلب تکفاز است؛ اما در برخی ساختمانها و ویلاها ممکن است برق سهفاز وجود داشته باشد. در چنین شرایطی، نوع استابلایزر باید متناسب با ساختار برق و نحوه توزیع بار انتخاب شود.
۲. ظرفیت استابلایزر چقدر باید باشد؟
ظرفیت استابلایزر باید با مصرف واقعی تجهیزات هماهنگ باشد. برای این کار نباید فقط توان اسمی وسایل را جمع کرد؛ زیرا تجهیزاتی مانند یخچال، پمپ آب و کولر گازی هنگام راهاندازی میتوانند جریان بیشتری نسبت به حالت عادی داشته باشند.
برای مثال، استابلایزر مناسب یک آپارتمان با مصرف معمولی لزوماً برای خانهای با چند کولر گازی، پمپ آب و تجهیزات پرمصرف مناسب نیست. اگر هدف شما محافظت از کل خانه است، ظرفیت دستگاه باید با توجه به بار مصرفی، جریان راهاندازی تجهیزات و محدوده ولتاژ ورودی انتخاب شود، برای انتخاب ظرفیت مناسب و آشنایی با معیارهای مهم هنگام خرید، میتوانید راهنمای خرید استابلایزر را مطالعه کنید.
۳. محدوده ولتاژ ورودی را بررسی کنید
هر استابلایزر محدوده مشخصی از ولتاژ ورودی را پشتیبانی میکند. اگر در منطقه شما افت ولتاژ شدید اتفاق میافتد، باید مدلی انتخاب شود که بتواند ولتاژ موجود در شبکه را در محدوده موردنظر اصلاح کند.
به همین دلیل، اگر مشکل اصلی شما ضعیف بودن برق خانه یا افت ولتاژ مداوم است، قبل از خرید فقط به توان استابلایزر توجه نکنید و محدوده ولتاژ ورودی آن را نیز بررسی کنید.
برای آشنایی بیشتر با علت ایجاد افت و افزایش ولتاژ و تأثیر آن بر تجهیزات برقی، مقاله نوسان برق چیست؟ را مطالعه کنید.

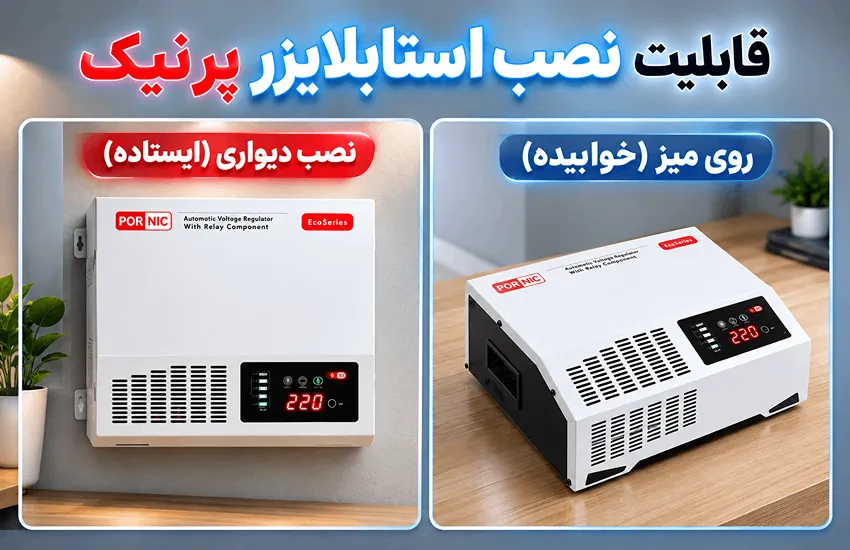

بهترین محل نصب استابلایزر خانگی کجاست؟
محل نصب باید بهگونهای باشد که دستگاه در شرایط مناسب از نظر دما، رطوبت و تهویه قرار بگیرد.
محل نصب استابلایزر بهتر است:
- خشک و دور از رطوبت باشد.
- تهویه مناسب داشته باشد.
- در معرض تابش مستقیم آفتاب نباشد.
- نزدیک وسایل گرمایشی قرار نگیرد.
- فضای کافی اطراف دستگاه برای گردش هوا وجود داشته باشد.
- دسترسی به دستگاه برای سرویس و بررسی آسان باشد.
- در معرض ضربه، آب و گردوغبار شدید نباشد.
اگر استابلایزر برای کل خانه نصب میشود، معمولاً نزدیکی تابلو برق اصلی محل مناسبی است؛ اما محل نهایی باید با توجه به مدل دستگاه و شرایط تأسیسات برق ساختمان تعیین شود.
استابلایزر را داخل کمد یا فضای کاملاً بستهای که گردش هوا ندارد قرار ندهید. افزایش دمای دستگاه میتواند روی عملکرد قطعات داخلی تأثیر منفی بگذارد.
مراحل نصب استابلایزر خانگی
روش دقیق اتصال در مدلهای مختلف یکسان نیست، اما روند کلی نصب به شکل زیر است.
مرحله اول: قطع برق و اطمینان از نبود ولتاژ
قبل از شروع سیمکشی، برق ورودی باید کاملاً قطع شود و نبود ولتاژ با ابزار اندازهگیری مناسب بررسی شود.
سیمکشی استابلایزر روی مدار برقدار میتواند خطر برقگرفتگی و آسیب به تجهیزات ایجاد کند. به همین دلیل، اگر دستگاه قرار است مستقیماً به برق اصلی خانه یا تابلو برق متصل شود، نصب آن را به برقکار متخصص بسپارید.
مرحله دوم: شناسایی ترمینالهای ورودی و خروجی
روی استابلایزر معمولاً ترمینالهای مربوط به ورودی و خروجی مشخص شدهاند. ممکن است روی دستگاه عبارتهایی مانند INPUT و OUTPUT یا علامتهای مربوط به فاز، نول و ارت درج شده باشد.
ترمینالبندی بین مدلهای مختلف متفاوت است؛ بنابراین قبل از اتصال سیمها، دفترچه راهنما و نقشه سیمکشی همان دستگاه را بررسی کنید.
مرحله سوم: اتصال ورودی استابلایزر
برق ورودی ساختمان از مسیر حفاظتی مناسب به ترمینال ورودی دستگاه متصل میشود.
در این مرحله باید فاز و نول به ترمینال صحیح خود متصل شوند. اتصال اشتباه سیمها میتواند باعث عملکرد نادرست دستگاه یا ایجاد خطر الکتریکی شود.
مرحله چهارم: اتصال خروجی دستگاه
خروجی استابلایزر به مدار مصرفکننده یا تابلو برق متصل میشود.
اگر استابلایزر برای کل واحد نصب شده باشد، خروجی آن پس از تجهیزات حفاظتی مناسب وارد تابلو برق ساختمان میشود تا مدارهای تحت پوشش از برق تثبیتشده استفاده کنند.
اگر دستگاه فقط برای یک وسیله مانند یخچال یا تجهیزات صوتی استفاده شود، اتصال آن به مدار همان مصرفکننده انجام خواهد شد.
مرحله پنجم: اتصال ارت
ارت حفاظتی بخش مهمی از ایمنی تجهیزات الکتریکی است. در مدلهایی که اتصال ارت برای آنها در نظر گرفته شده، سیم ارت باید مطابق نقشه دستگاه و سیستم ارت ساختمان متصل شود.
سیم ارت را بهصورت خودسرانه به نول متصل نکنید. نحوه اجرای سیستم ارت باید مطابق طراحی تأسیسات برق ساختمان باشد.
مرحله ششم: بررسی اتصالات و راهاندازی
بعد از پایان سیمکشی، اتصالات باید از نظر محکم بودن، صحیح بودن ترتیب سیمها و نبود اتصال کوتاه بررسی شوند.
سپس دستگاه طبق دستورالعمل سازنده راهاندازی میشود.
اگر استابلایزر دارای نمایشگر باشد، میتوان ولتاژ ورودی و خروجی و وضعیت عملکرد دستگاه را بررسی کرد.
آیا استابلایزر برای کل خانه نصب میشود؟
بله، در صورت انتخاب ظرفیت مناسب میتوان استابلایزر را برای کل واحد مسکونی نصب کرد.
در این روش، دستگاه در مسیر اصلی برق قرار میگیرد و برق مدارهای تحت پوشش پس از عبور از استابلایزر تأمین میشود.
اما این روش زمانی مناسب است که ظرفیت دستگاه برای مجموع بار ساختمان کافی باشد.
برای مثال، یک خانه با یخچال، تلویزیون، روشنایی و چند وسیله معمولی، بار بسیار متفاوتی با خانهای دارد که همزمان از چند کولر گازی، پمپ آب، ماشین لباسشویی و سایر تجهیزات پرمصرف استفاده میکند.
بنابراین قبل از خرید استابلایزر برای کل خانه، باید مصرف واقعی و جریان راهاندازی تجهیزات بررسی شود.
آیا میتوان استابلایزر را فقط برای یک وسیله نصب کرد؟
بله. اگر نوسان برق بیشتر یک وسیله خاص را تحت تأثیر قرار میدهد، لزوماً نیازی به نصب استابلایزر برای کل خانه نیست.
میتوان با انتخاب دستگاهی با ظرفیت مناسب، از تجهیزاتی مانند:
- یخچال و فریزر
- تلویزیون
- کامپیوتر
- تجهیزات صوتی و تصویری
- پمپهای کوچک
- برخی تجهیزات اداری
محافظت کرد.
در این حالت نیز ظرفیت استابلایزر باید بر اساس توان مصرفی و جریان راهاندازی وسیله انتخاب شود.
آیا برای نصب استابلایزر کل خانه به کلید حفاظتی نیاز است؟
مدار استابلایزر باید در برابر اضافهجریان و اتصال کوتاه حفاظت شود. نوع و مشخصات کلید حفاظتی به ظرفیت استابلایزر، جریان مدار، سطح مقطع کابل و طراحی تابلو برق بستگی دارد.
به همین دلیل نمیتوان یک مقدار ثابت برای کلید مینیاتوری تمام استابلایزرهای خانگی تعیین کرد.
انتخاب کلید و کابل باید بر اساس مشخصات فنی دستگاه و شرایط مدار انجام شود.
کابل مناسب برای نصب استابلایزر
کابل مورد استفاده باید متناسب با جریان عبوری، ظرفیت دستگاه، طول مسیر و شرایط نصب انتخاب شود.
استفاده از کابل با سطح مقطع کمتر از مقدار موردنیاز میتواند باعث گرم شدن سیم، افت ولتاژ و ایجاد خطر شود.
هرچه توان استابلایزر و جریان مصرفی بیشتر باشد، اهمیت انتخاب صحیح کابل نیز بیشتر میشود.
بنابراین انتخاب کابل را نباید صرفاً بر اساس توان نوشتهشده روی بدنه دستگاه انجام داد؛ جریان مجاز کابل و شرایط نصب نیز باید در نظر گرفته شود.
استابلایزر را قبل از محافظ برق نصب کنیم یا بعد از آن؟
استابلایزر و محافظ برق عملکرد یکسانی ندارند.
محافظ برق معمولاً در صورت خارج شدن ولتاژ از محدوده مشخص، برق را قطع میکند؛ اما استابلایزر برای اصلاح افت و افزایش ولتاژ و ارائه خروجی پایدار طراحی شده است.
اگر قرار باشد هر دو تجهیز در یک سیستم استفاده شوند، ترتیب و نحوه اتصال باید بر اساس طراحی مدار و مشخصات تجهیزات تعیین شود. بنابراین نمیتوان یک ترتیب ثابت را برای تمام ساختمانها توصیه کرد.
اشتباهات رایج هنگام نصب استابلایزر خانگی
| اشتباه رایج | نکته مهم |
| انتخاب ظرفیت کمتر از نیاز | ظرفیت دستگاه باید متناسب با بار مصرفی و جریان راهاندازی باشد. |
| نصب در فضای بسته | دستگاه باید تهویه مناسب داشته باشد و در محیط بسیار گرم قرار نگیرد. |
| اتصال اشتباه فاز و نول | سیمکشی ورودی و خروجی باید دقیقاً مطابق نقشه دستگاه انجام شود. |
| بیتوجهی به ارت | اتصال ارت باید طبق سیستم حفاظتی ساختمان انجام شود. |
| انتخاب کابل نامناسب | سطح مقطع کابل باید متناسب با جریان و طول مسیر باشد. |
| بیتوجهی به دفترچه دستگاه | ترمینالبندی و روش نصب مدلهای مختلف یکسان نیس |
آیا نصب استابلایزر خانگی را خودمان انجام دهیم؟
اگر استابلایزر فقط بهصورت ساده برای یک وسیله استفاده میشود، نصب آن ممکن است پیچیدگی زیادی نداشته باشد؛ اما اتصال مستقیم استابلایزر به برق اصلی ساختمان یا تابلو برق باید توسط فرد متخصص انجام شود.
این موضوع برای دستگاههای توان بالا اهمیت بیشتری دارد؛ زیرا اشتباه در انتخاب کابل، کلید حفاظتی یا اتصال سیمها میتواند علاوه بر آسیب به دستگاه، خطر برقگرفتگی و آتشسوزی ایجاد کند.
جمعبندی
طریقه نصب استابلایزر خانگی به مدل دستگاه، ظرفیت، نوع برق ساختمان و نحوه استفاده بستگی دارد. اگر استابلایزر برای کل خانه استفاده شود، معمولاً در مسیر برق ورودی و پیش از تابلو برق قرار میگیرد تا برق مدارهای تحت پوشش را تثبیت کند.
قبل از نصب باید ظرفیت دستگاه، محدوده ولتاژ ورودی، محل نصب، کابل، تجهیزات حفاظتی و سیستم ارت بررسی شود. همچنین فاز و نول باید دقیقاً مطابق نقشه دستگاه به ترمینالهای مربوط متصل شوند.
اگر هدف فقط محافظت از یک وسیله مانند یخچال یا تلویزیون باشد، میتوان بهجای استابلایزر کل خانه، دستگاهی متناسب با همان مصرفکننده انتخاب کرد.
در نهایت، برای نصب استابلایزر به برق اصلی ساختمان، انجام سیمکشی توسط برقکار متخصص، مطمئنترین روش برای جلوگیری از خطاهای نصب و حفظ ایمنی سیستم است.
سوالات متداول درباره نصب استابلایزر خانگی
- آیا میتوان استابلایزر را به برق کل خانه وصل کرد؟
بله، به شرطی که ظرفیت دستگاه با بار مصرفی ساختمان و جریان راهاندازی تجهیزات متناسب باشد و نصب آن بهصورت اصولی انجام شود.
- استابلایزر خانگی کجا نصب میشود؟
اگر دستگاه برای کل خانه باشد، معمولاً در مسیر برق ورودی و نزدیک تابلو برق اصلی نصب میشود. محل دقیق باید با توجه به مدل دستگاه، تهویه و شرایط تأسیسات تعیین شود.
- آیا استابلایزر خانگی به ارت نیاز دارد؟
اگر مدل دستگاه دارای ترمینال ارت است، اتصال آن باید مطابق نقشه دستگاه و سیستم ارت ساختمان انجام شود. ارت را نباید بهصورت خودسرانه به نول متصل کرد.
- برای نصب استابلایزر چه کابلی لازم است؟
سطح مقطع کابل باید بر اساس جریان دستگاه، طول مسیر، شرایط نصب و مشخصات مدار انتخاب شود. نمیتوان یک سایز کابل ثابت را برای تمام استابلایزرها تعیین کرد.
- آیا استابلایزر هنگام قطع برق هم برق میدهد؟
خیر. استابلایزر برای تثبیت ولتاژ طراحی شده و در زمان قطع کامل برق، برق پشتیبان تولید نمیکند. اگر تأمین برق در زمان خاموشی موردنیاز است، باید از UPS یا منبع برق اضطراری مناسب استفاده شود.
- آیا نصب اشتباه استابلایزر میتواند باعث خرابی آن شود؟
بله. اتصال اشتباه سیمها، انتخاب کابل نامناسب، استفاده از کلید حفاظتی نامتناسب یا نصب دستگاه در شرایط نامناسب میتواند باعث اختلال یا آسیب به دستگاه شود.
- برای خانه چه ظرفیتی از استابلایزر لازم است؟
ظرفیت مناسب به مجموع مصرف تجهیزات، جریان راهاندازی وسایل موتوری و این موضوع بستگی دارد که استابلایزر برای یک وسیله یا کل خانه استفاده میشود. بنابراین انتخاب ظرفیت فقط بر اساس متراژ خانه یا تعداد وسایل روش دقیقی نیست.
- آیا استابلایزر قبل از تابلو برق نصب میشود؟
اگر دستگاه برای کل واحد استفاده شود، معمولاً استابلایزر در مسیر برق ورودی و پیش از توزیع برق در تابلو قرار میگیرد؛ اما نحوه دقیق اتصال باید بر اساس طراحی تابلو و دستورالعمل مدل موردنظر انجام شود.
